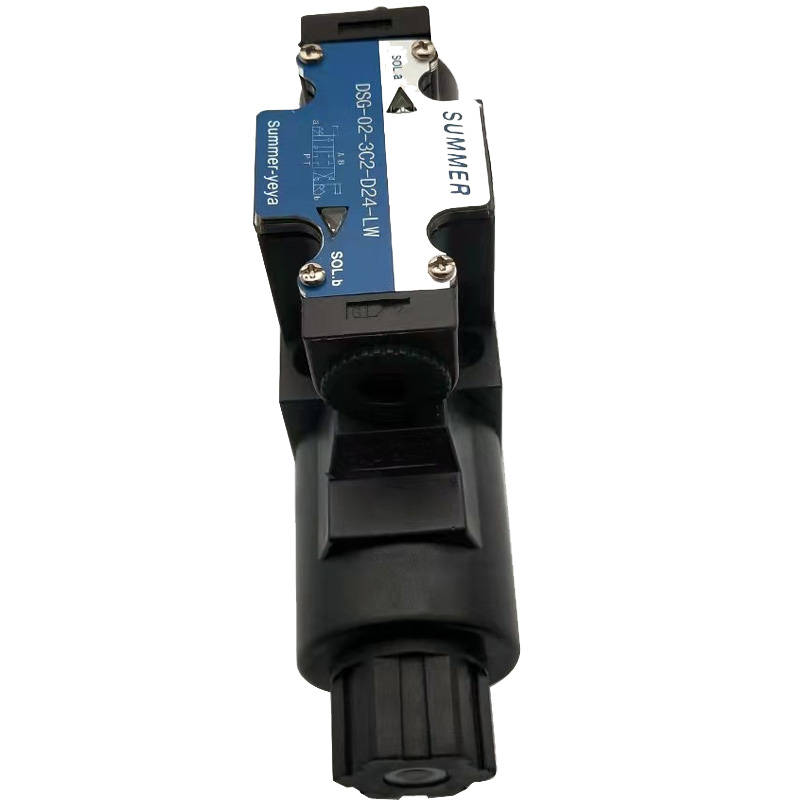

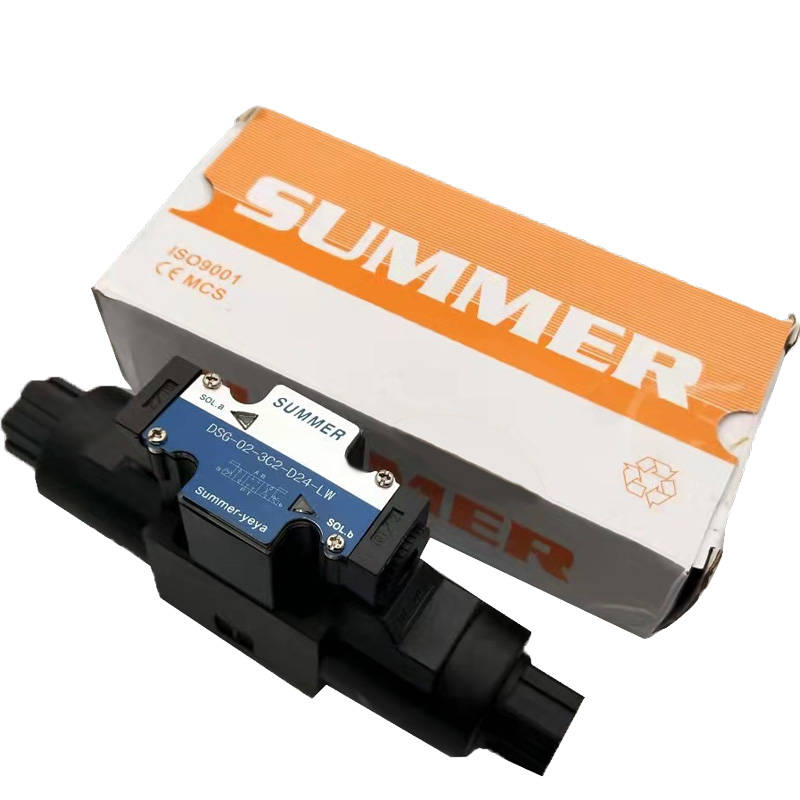

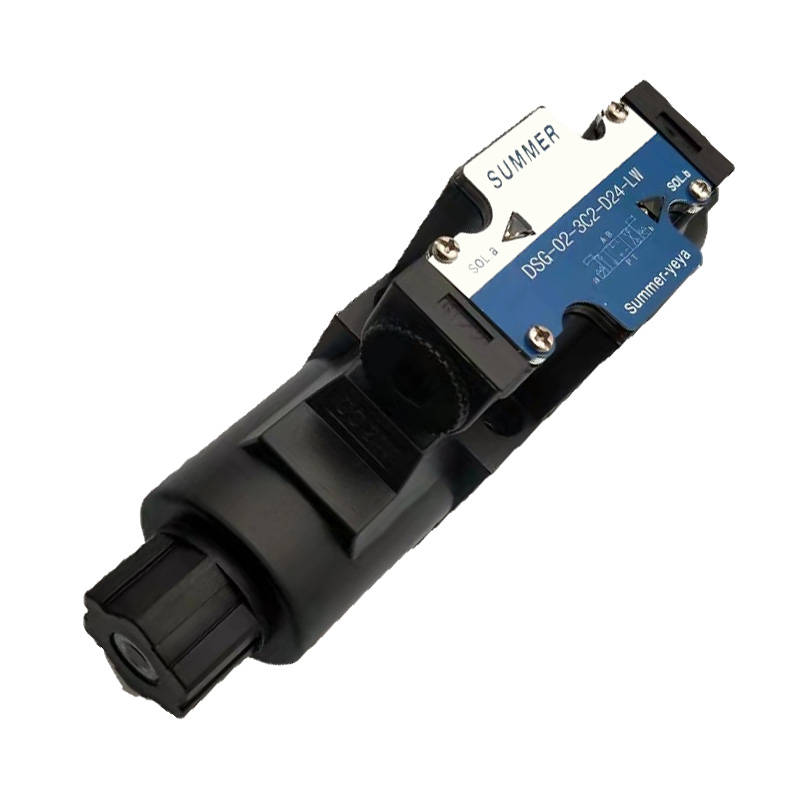

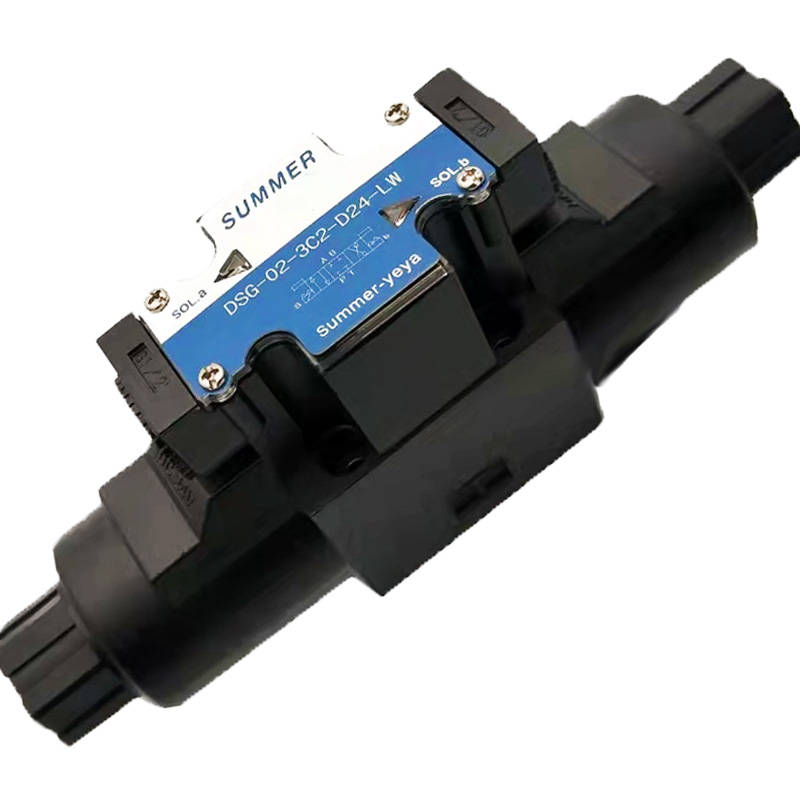

SUMMER电磁换向阀DSG-02-3C2/3C3/3C4/3C5/3C6-D24-DL/A220-LW

DSG-02-3C2-D24-DL

DSG-02-3C2-A220-DL

DSG-02-3C3-D24-DL

DSG-02-3C3-A220-DL

DSG-02-3C4-D24-DL

DSG-02-3C4-A220-DL

DSG-02-3C5-D24-DL

DSG-02-3C5-A220-DL

DSG-02-3C6-D24-DL

DSG-02-3C6-A220-DL

DSG-02-3C2-D24-LW

DSG-02-3C2-A220-LW

DSG-02-3C3-D24-LW

DSG-02-3C3-A220-LW

DSG-02-3C4-D24-LW

DSG-02-3C4-A220-LW

DSG-02-3C5-D24-LW

DSG-02-3C5-A220-LW

DSG-02-3C6-D24-LW

DSG-02-3C6-A220-LW

电磁换向阀简称电磁阀是液压控制系统和电气控制系统之间的转换元件，它有电气控制系统的继电器或者开关按扭等电气元件发出信号，使电磁铁通电吸合或断电释放，来直接控制阀芯移动，实现油流的通、断以及改编油流的方向，达到改编油缸或是油马达的运动方向的目的。电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同 电磁阀

展开全文

的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动

1.电磁阀从原理上分为三大类： 电磁阀

1）直动式电磁阀： 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。 2）分步直动式电磁阀： 原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。 特点： 在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。 3）先导式电磁阀： 原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关 电磁阀

闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。 特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
