kramer ASPEN-1616UX视频矩阵切换器

ASPEN-1616UX 16X16 12G SDI 矩阵切换器

ASPEN-1616UX是一款16x16用于高达12G SDI信号矩阵切换器。它可均衡输入信号并且重建输出信号时钟以达到信号扩展延长到更远的距离。ASPEN-1616UX易于通过网络使用直观的网页和RS-232使用串行控制器进行操作和控制。

FEATURES

高性能矩阵切换器 - 切换16路12G SDI输入到16路12G SDI输出，支持最大分辨率 4K@60Hz (4:2:2)。采用克莱默均衡和时钟重建技术，重建数字信号时钟以传输更远的距离。

兼容HDTV

SDI多速率信号 - 自动适配从270Mbps到12Gbps数据率，接受SDI，HD-SDI，3G HD-SDI，6G和12G

SDI标准输入信号，支持视频分辨率高达4K@60Hz (4:2:2) 30bpp。服从259M (SD–SDI), 292M (HD–SDI),

344M (ED–SDI), 424M (3G HD–SDI), ST–2081 (6G–SDI)和ST–2082 (12G–SDI)标准，它支持带有辅助

ID和元数据信息的标准嵌入式音频通道的直通传递。

输入扩展 - 输入信号均衡，输出信号时钟重建，实现信号扩展。使用高质量SDI铜缆，支持SD信号扩展300米；1.5G HD信号扩展200米；3G和6G信号扩展100米；12G 4K信号扩展80米。注意：传输距离取决于信号的分辨率和使用的铜电缆的质量。当使用质量不高的同轴电缆时，传输距离性能可能会发生变化。

同步锁相干净切换和多功能性 - 当源被同步锁定到所选的同步输入时，可实现平滑的切换，所选的同步输入的差异不超过两行视频。多功能同步锁相使用模拟信号

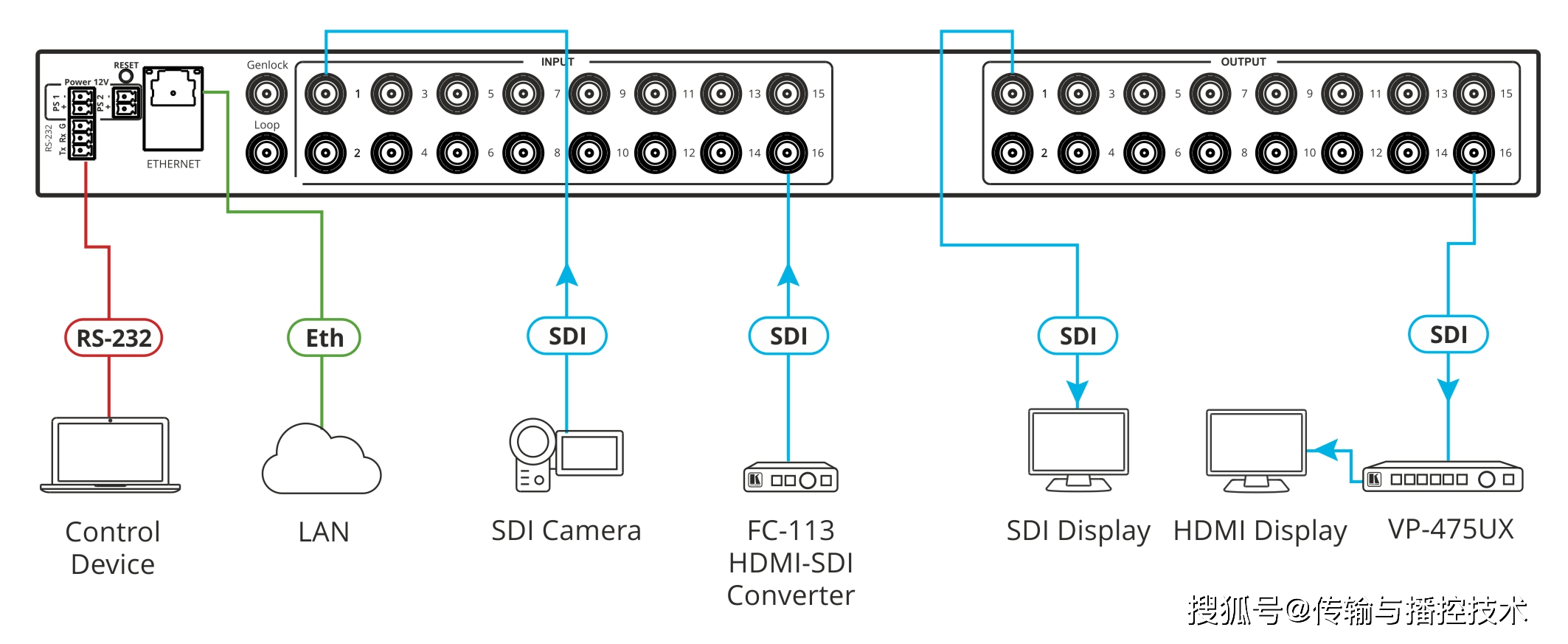

方便全面控制 - 控制单元使用直观的嵌入式网页，通过以太网或协议3000 API命令通过RS-232串行通信，由PC机、触摸屏系统或其他串行控制器进行控制。将8个多个切换存储为预置，以便在需要时调用和执行。通过嵌入式网页升级固件。

展开全文

结构紧凑，安装方便 - 19"宽4”深机框，用于1U机架空间的安装，附带赠送机架耳朵。

参数：

输入

16 12G SDI/HD-SDI/SDI视频 75ΩBNC接口

1 同步锁相 环路BNC接口

输出

16 12G SDI/HD-SDI/SDI视频 75ΩBNC接口

1 同步锁相环出 被动环路输出BNC接口

视频

标准 12G-SDI – SMPTE ST-2082-1, 3G HD-SDI – SMPTE 424M, HD-SDI –

SMPTE 292M, SDI–SMPTE 259M/344M

最大分辨率 4K@60Hz (4:2:2)

最大带宽 12Gbps

扩展长度

SD信号 高达300米

1.5G HD信号 高达200米

3G信号 高达100米

6G信号 高达100米

12G信号 高达80米

耦合 DC

用户界面

控制 远程RS-232，以太网和Web页面

功率

功耗 12V DC, 1.35A

电源 12V DC, 5A

环境条件

运行温度 0°到 +40°C

存储温度 -40°到+70°C

湿度 10% 到 90%, RHL非冷凝

符合标准

安全认证 CE

环保 RoHs, WEEE

外壳

尺寸 19”, 1U

外壳材质 铝

散热 风扇散热

配件

附件 电源适配器

线缆（推荐） Belden 4794R 和 4855R 12G SDI同轴铜缆

产品尺寸 43.64cm x 10.00cm x 4.36cm (17.18" x 3.94" x 1.72" ) W, D, H

产品重量 1.0kg (2.1lbs) approx

包装尺寸 55.00cm x 27.60cm x 10.70cm (21.65" x 10.87" x 4.21" ) W, D, H

包装重量 1.9kg (4.1lbs) appro *****15210964849****
