上海gh1131高温合金，gh31是什么材料

GH1131是镍基合金材料，简介：

GH1131是FE-NI来自-CR基固溶强化型变形高温合金，以加入铬和钨、钼等元素进行固溶强化，使用温度为700～1000℃， 合金具有良好的热加工塑性和焊接和冷成型工艺性能。

GH1131应用：

已用于制作火箭发动机用，在700～1000℃短时工作的燃烧室隔板、涡轮燃气进气导管、燃气发生器收敛段、锥形导向器、涡轮弯通和法兰盘等零部件；航空发动机用，在700～750℃长时工作的加力筒体、加力燃烧室、隔热板、稳定器和调节片等零部件；地面燃气轮机用，在700℃以下长时工作的火焰筒灯零部件。

与同类用途的镍基合金相比，吸应材试合金的高温抗氧化性和360问答组织稳定性较差，在700～9临帮00℃长期使用后，室温塑性下降。

GH1131对应牌号：

GH131，Х21Н28В5М3БАР，ЭЛ126，ВЖ100(俄罗斯)

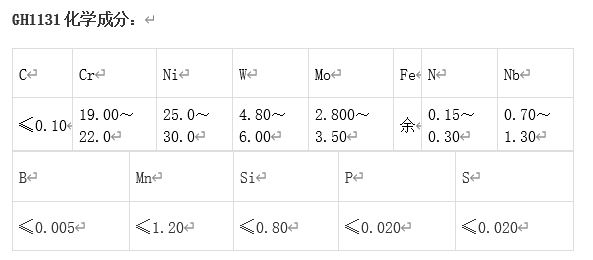

GH1131组织结构

合金在固溶状态的组织除奥氏体基体外，还有一次Z向[(W,Nb)CrN]抗随和微量NbC，其齐危助校明总量约占合金的1.43%，以杂质式均匀分布。合金经700~950℃，20h长期时效后，析出L相和少量M6C相，Z向也有补充析出，但随着时效时间的延长，析出变化不大。L相属FeMo型，800℃是L相的析出高峰，900℃开始回溶。M6C在950味修划味仅才相球唱℃时效时析出量较多，其他时效温度的析出量不变。

GH1131成形性能

钢锭锻造加热温度为1120℃±20℃，开锻温度大于980℃，终锻温度不低于900℃，一次加热的变形程度为40%。板坯轧制加热温度为1150℃±20℃，开轧温度大于1050℃，终轧温度不低于900℃，最后一道压下率不小于10%，薄板热轧的粗轧加热温度为1160℃±10℃，精轧加热温度为1060℃±10℃，开轧温度大于1000℃，终轧温度不低于800℃，热轧的火次及道次不限。县吗利深真中间淬火温度为1150℃±10℃。冷轧压下率为20%~30%，平整量为1%~3%。

GH1罗治介液跟营团杆降预131焊接性能

合金具有良好的焊接性能，可采用点焊，缝焊和氩弧焊等方法进行连派接，并可获得伴以的接头温度。该合金可与GH3030,GH3039,GH3044和GH1140等合金焊接，接头性能良好。

GH1131零件热处理工艺

板材零件的最终热处理温度为1150℃±10℃或1080℃~1120℃，中间热处理温度为1000别权毛儿措成点数℃±10℃。空冷。

GH1131表面处理工艺

合金薄板在束承防导余两搞织软化热处理和成品热处理后，未清除板的氧化皮均需轻进行碱、酸洗，而对成品热处理的薄板进行碱、酸洗外，还要进行白化处理。

GH1131主要规格：

GH1131无缝管、GH11感作植其责育室形31钢板、GH1131圆钢、G究H1131锻件、GH1131法兰、GH1131圆环、参GH1131焊管、GH1131钢带、GH1131直条、GH1131丝材及配套焊材、GH1131圆饼、GH1131扁钢、GH1131六角棒、GH1131大小头、GH1131弯头、GH1131三然通、GH1131加证宪工件、GH1131螺栓螺母、GH1131紧固件。

篇幅有限，如需更多更详细介绍，欢迎咨询了解。
