讯维高清录播系统数字演播室方案

“高清电视是数字电视的高端发展方向，高清晰度电视技术的不断成熟为广电行业的持续性发展注入了生机，国内的许多电视台已经开始将高清电视的梦想变成现实。我们只有顺应技术发展的潮流，才有机会抢占未来电视发展的制高点。但同时面对的困难是，高清演播室的建设是一项复杂的系统工程，它涉及设备投入、营运成本、技术培训、人员素质、市场需求等多方面的问题。”

一、项目背景

高清电视是数字电视的高端发展方向，高清晰度电视技术的不断成熟为广电行业的持续性发展注入了生机，国内的许多电视台已经开始将高清电视的梦想变成现实。我们只有顺应技术发展的潮流，才有机会抢占未来电视发展的制高点。但同时面对的困难是，高清演播室的建设是一项复杂的系统工程，它涉及设备投入、营运成本、技术培训、人员素质、市场需求等多方面的问题。在电视市场竞争日益激烈的大环境下，为了在未来的高清电视节目生产中仍然走在前列，其重要阵地-高清演播室的建设显得尤为重要。本方案旨在为高清晰度节目制作演播室的建设提供实际可行的方案，并使其成为广大电视台用户迈进高清领域的最佳切入方案。

本方案不同于目前电视台惯有的以传统观念和设备构建的复杂系统。我们引入了一个高效成熟的演播室节目制作设备以及全新的操作方式，让我们的用户不必再依赖以往庞大臃肿的系统，不必再苦恼于繁琐的设备连接和复杂底层设置，不必再忍受冗长节目准备过程，不必再拘泥于低效单一的节目制作方式。本方案将为用户搭建更加简约易用的平台，提供给用户稳定且同样安全的使用环境，让用户以更加高效、更加节省的方式来完成高清节目制作。

二、设计要求

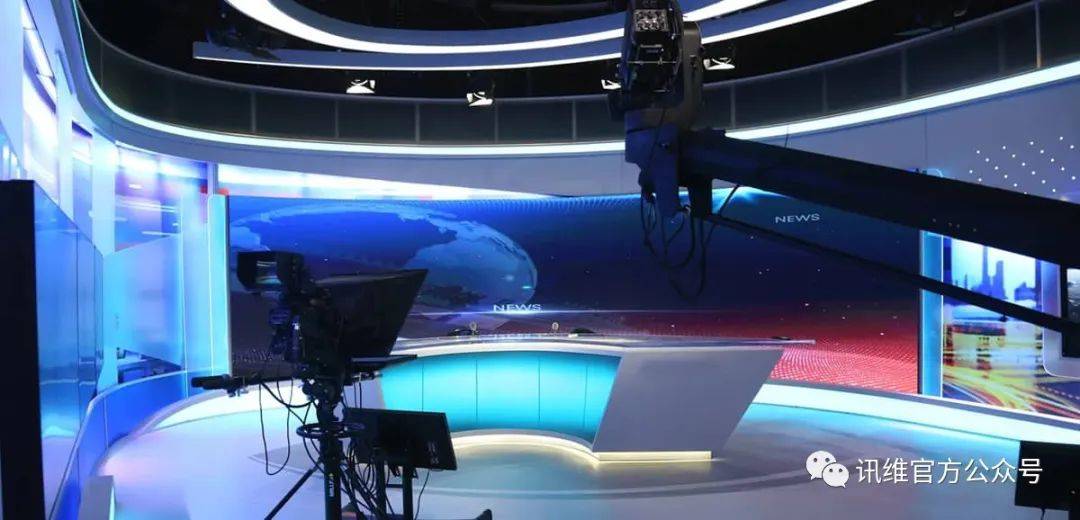

演播室是利用光和声进行空间艺术创作的场所，是电视节目制作的基地，是当今社会流行的趋势，也是新闻宣传部门的必备场地。演播室是除录制声音外，还要摄录图像，演员在里面进行表演。因此，它必须具有足够的声、光设备和便于创作的条件。演播室系统包括：视频系统、音频系统、灯光系统、通话系统和空调、消防、 地线、供电系统等等。

我们在方案设计方面，主要体现了以下特点：

1、经济成本节省：信号标准完全达到广播级1080p的要求，但是经济成本却是传统高清演播室的三分之一不到，同样系统维护、升级也带来极大的方便和节省。

展开全文

2、人力物力节省：因为区别于传统制作方式和流程，系统（主要是核心设备）的使用上更体现出"高效、简约"的方式 ，将通过更少的人力物力资源调配来完成同样复杂的节目制作和效果。

3、播出安全：没有百分百安全的设备。因此播出的备份机制和延时机制充分弥补播出的安全漏洞，避免了因此造成的节目中断和播出事故。

4、系统成熟稳定：系统核心设备选用高标清多格式全功能演播系统。高标清多格式全功能演播系统是全新制播技术和发展和应用，是获得大量国内外用户使用和认可的广电产品，在广电节目制作的各行各业均以高效、稳定、便携、简约、节省等特点深受欢迎，同时也是近年来新广电制播技术发展的行业标杆，在同类产品中代表了当今世界的最高水平。系统周边设备均使用目前经广大电视台使用认可的设备，同样安全可靠。

5、系统功能强大不缩水：系统围绕高标清多格式全功能演播系统发挥强大功能和作用，除了完成常规的特技切换、字幕制作、上键、叠加等的转场效果、画中画节目制作、三维虚拟场景演播节目、硬盘回放、硬盘多路同步录制、非线性编辑等必要工作以外，还能以视频信号，HDMI信号、DVI信号以及流媒体信号四种信号格式对外广播，节目输出可以直接连接投影、LED屏幕等显示终端，或直接输出至存储、总控等。灵活的下变换更支持将任意信号以多格式给到相应的显示或处理设备。

6、系统兼容好：几乎任何摄像机的信号，DVD的信号，电脑的信号，包括WINDOWS系统和苹果系统的画面，均不需任何转换设备就能轻松快速的接入系统参与制作。

7、连接方便简单，使用界面友好，上手操作容易：没有繁琐的设备连接，不需要长时间的练习培训，电视台用户可立即上岗使用。

8、运行稳定、易维护、可扩展：设备选用成熟技术的国内国际知名品牌产品，从产品本身到售后服务均有强力保障；设备选型时考虑到未来技术发展和实际应用中的扩展可能，能最大程度满足未来的使用需求。

9、方便多场合移动和连接：系统既可以固定在演播室使用，也可方便地移动至其它场合如会场，体育馆，报告厅等进行各类会议、比赛、大型文艺活动现场，快速布署后即可投入使用。

三、系统组成

视频处理：所有视频信号（无音频加嵌）经由视频分配处理后分别进入切换制作和视频矩阵，切换制作后输入最终节目画面信号进入二选一切换器；进入高清矩阵的信号任选一路输出至二选一切换器。正常状态下，二选一切换器始终输出来自于切换台的节目信号，只有当切换台意外故障（掉电、死机）时，二选一切换器自动无缝切换为矩阵信号输出，保证节目正常播出。此时由矩阵输出的信号可由导播使用矩阵遥控面板做信号直切（无转场效果），成为最终节目画面输出；当切换台恢复工作后，再从二选一切换器上手动无缝切回切换台输出信号。这两种状态下的信号均输出至音频加嵌器。

要完善系统信息的挖掘引擎，在不违反相关政策条例与信息采集要求的前提下，在短时间内对社会上存在的各类信息资源进行采集与处理。

音频处理：所有音频信号经由音频分配后进入调音台混音，将最终节目音频信号输送至音频加嵌器，将音频信号加嵌至二选一切换器输出的视频信号中，完成最终音视频节目信号。

同步信号：同步信号发生器需要将同步信号输出至系统的全部设备。

直播信号：将加嵌后生成的直播信号作音视频延时处理（以节目内容安全为考虑），设定好需要的延迟时间，最后输出直播信号，或传输至总控机房处理。

四、子系统介绍

1.摄像机系统：按5机位设计，足以满足多嘉宾访谈时的拍摄。摄像机系统包含摄像机、镜头、云台，三脚架等，用户可根据实际需要及使用习惯自主选择，还可自行加入室内摇臂、滑轨等辅助设备。

2.同步/TALLY系统：同步信号使用大连科迪的BB信号发生器，适合大部份设备使用，同时避免了使用不必要的三电平信号带来的成本增加；TALLY系统可使用现有TALLY。

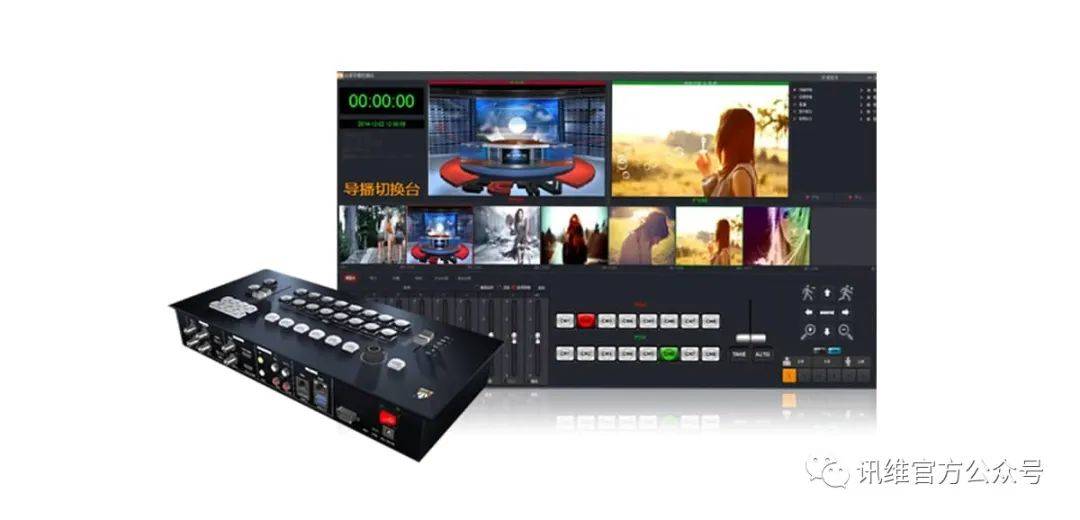

3.切换台：使用高清切换台作为一个功能强大的演播系统，不仅能完成主预监切换，DSK上键，画中画叠加等常规的切换功能，还具备了更多适合节目高效安全制作的实用功能，比如录像切换触发、录像倒计时提醒、画面快速裁切、快捷键扣像、快速虚拟机位建立、自定义可嵌入音频的动态转场、素材快速排序分组等等，能让用户更快速安全地制作节目，将更多的时间和精力专注于节目创意而非设备操作上。

4.应急切换系统：即二选一切换。本身需接入同步信号，具备自动切换功能，并能保证切换时画面同步。系统配置了备份电源，遥控面板安装于导播工作台，方便导播手动切换。

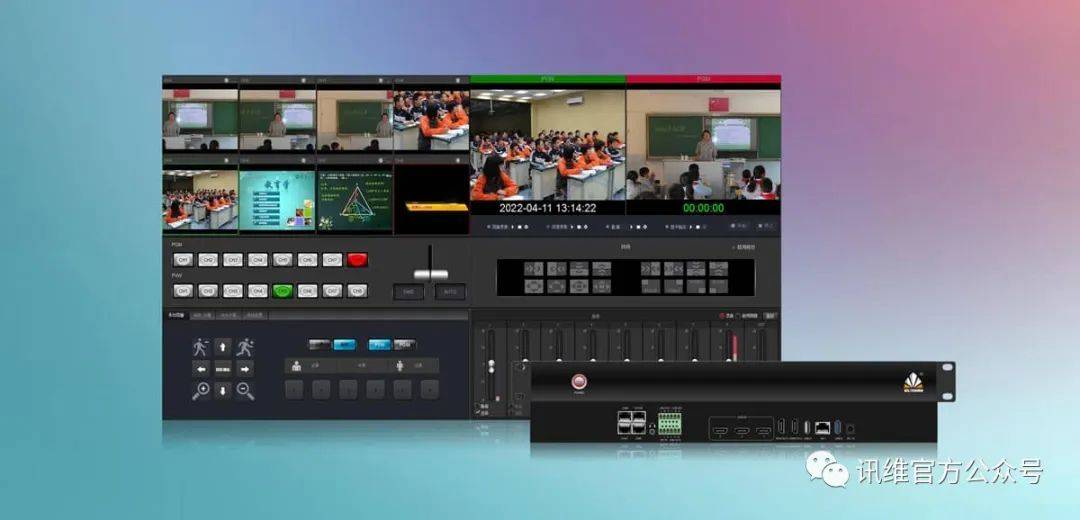

5.录像系统：使用八通道多格式高清录播一体机。除了能录制任意通道的信号，还能由自身下变换信号后录制成标清节目。另外还支持.mov.mp4.avi.mpag-2等主流信号格式的任意交叉录制。

6.字幕系统：使用实时字幕编辑功能进行现场字幕制作。同样，字幕也能快速修改、排序、分组，同样具有触发后自动跳转功能，导播只需要专注于字幕叠加时机。

7.信号测试：使用手持高标清信号测试仪。它小巧便携，携带容易，主要用于系统调试，线缆检测，系统故障点排查，信号监测报警以及实时画面监看等。并且还能发生16种常用高标清测试信号，内置电池可连续工作时长不低于2小时。

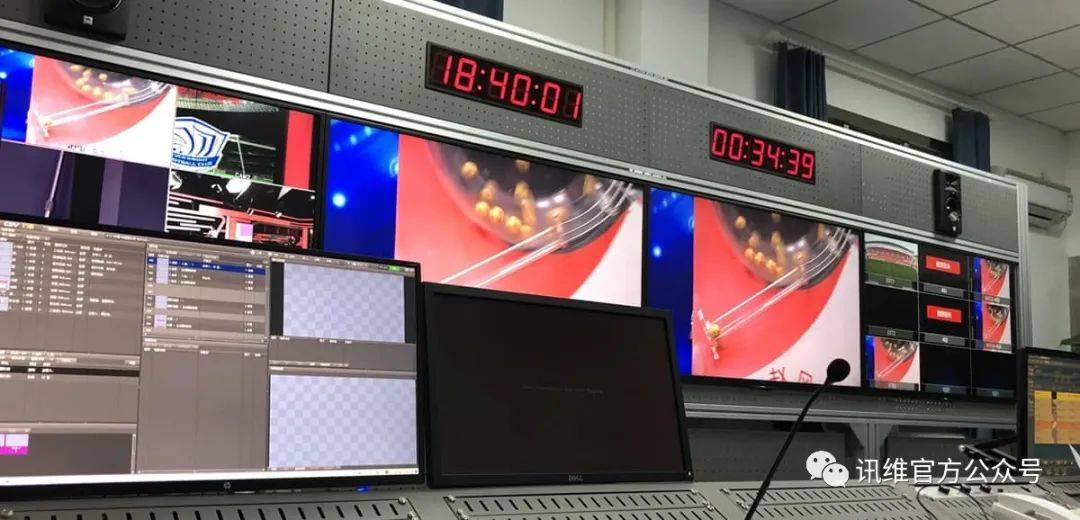

8.信号监看系统 ：除了本身的操作界面监看以外，还具备DVI输出的多画面多割监看，以及用于信号调试和扣像校准的彩色波形/矢量检测。配置的技监，可以监看从矩阵切出各路信号。

9.监听系统：由调音台监听口输出，调音师使用耳机做直接监听。于电视墙左右放置音箱，由调音台主输出至音频分配器，再出一路给到音箱供导播区收听。

10.通话系统：使用有线通话系统。由导播负责通话主站操作，摄像师通过有线腰包进行沟通。主持人则使用专用TR-50单向通话腰包，通过入耳耳机接收导播指令。该品牌产品及系统稳定成熟，使用广泛，配置简单。

11.音频系统：由麦克风，拾音器或其它音频播放器输出模拟音频信号，经过音频分配后进入调音台混音处理。设备均采用国际知名品牌的经典产品，设备稳定，使用良好，用户也可根据实际使用需求自行选择。

12.时钟系统/提词器：常规使用配置。

13.周边系统：配置为视频分配器、音频分配器以及音频加嵌器。音视频分配器能充分满足系统当前以及来用户对信号源的扩展应用。

14.信号传输：直播信号以有线方式传入近端（如楼层间）或以光纤传输至远端（如楼宇间）。按用户实际使用状况而定，此处不作特别说明。

15.机柜机加：使用一组42U带配电机柜。机加包含电视墙（生根式）、杂物柜、工作台面。用户可自行酌情增加显示器桌面悬臂以方便导播观看。

16.预留：系统考虑了外接非摄像机信号的可能。外接字幕机（方案中已配置）时，由于它是使用iVGA通道，所以会占用一路电脑画面信号输入，但不占用视频输入接口；外接传统在线包装系统时，需要占用两路视频输入；外接录像机或DVD作为信号输入需要占用一路视频输入；在非紧急情况下，还可以将两种信号分格式（例如SDI和复合）输入，制作时按需要通过选择相应信号格式来监看和使用。
