应用在室外LED电子显示屏中的MiniLED背光

LED电子显示屏是一种通过控制半导体发光二极管的显示方式，是由几万--几十万个半导体发光二极管像素点均匀排列组成。它利用不同的材料可以制造不同色彩的LED像素点，以显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

LED显示屏

LED显示屏分为图文显示屏和视频显示屏，均由LED矩阵块组成。图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。

LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。LED之所以受到广泛重视并且迅速发展，与它本身所具有的优点分不开的。这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。LED的发展前景极为广阔，正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。

随着led驱动技术的不断进步，常规led驱动调光电路一般结构简单，调光灰度低，调光界限明显，刷新率过低会造成频闪，对人眼有害，而且信号兼容性比较差，不能满足日益增长的个性化场景化灯光设计需要。

形态各异，有圆形的、有立方体的、圆柱体的、圆柱体、甚至还有人头形的等等，这样的不规则LED屏可以很好地适应建筑物的整体结构和环境，屏体的大小以及尺寸都可以按照一定的要求实现定做，满足客户的个性化需求。

MiniLED主要以背光形式为主，依旧没有摆脱LCD屏幕的范畴。而LCD屏幕能够实现发光的主要原因，在于拥有一个由很多LED灯珠组成的背光模组。MiniLED简单的理解，就是将LCD背光模组中的灯珠缩小到50-200微米。这样的尺寸可以使面板容纳下更多的灯珠数量，从而带来了亮度和对比度的显著提升。

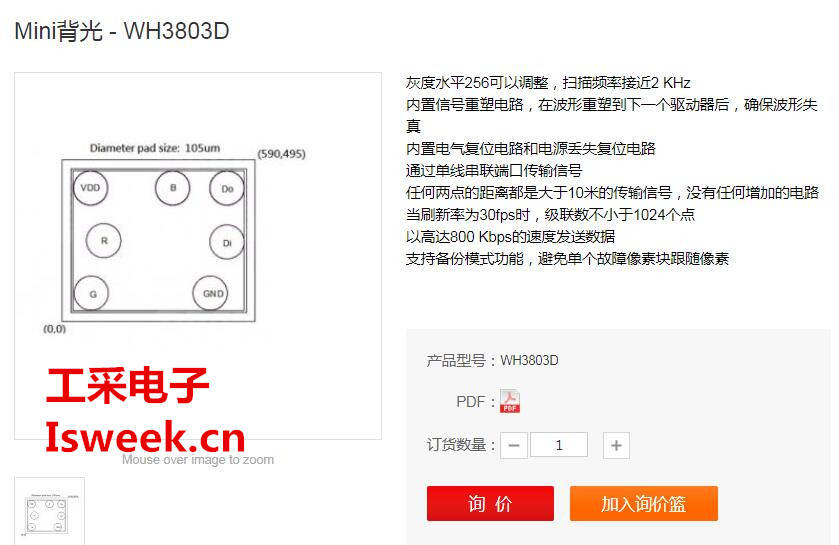

Mini背光 - WH3803D

展开全文

推荐工采网代理的Mini背光 - WH3803D，是由台湾旺泓推出设计的一款三通道LED驱动控制专用电路；芯片内部包括智能数字端口、数据锁存器和信号整形放大驱动电路。还包含有高精度的内部振荡器和15V高压可编程定电流输出驱动器。同时，为了降低电源纹波，3个通道有一定的延时导通功能，这样在帧刷新时，可降低电路纹波。

芯片采用单线归零码的通讯方式，芯片在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的芯片，每经过一个芯片的传输，信号减少24bit。芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

Mini背光 - WH3803D的特性：

灰度水平256可以调整，扫描频率接近2 KHz

内置信号重塑电路，在波形重塑到下一个驱动器后，确保波形失真

内置电气复位电路和电源丢失复位电路

电源电压：VDD 3.0V ~ 5.5V

主动模式电流：450uA（类型）

内部OSC，高达16MHz

4个高精度电流汇（I型电流汇）

故障电压> 40V

驱动电流范围：（0.5~5 mA）、（1.0~10 mA）、（2.0~20 mA）和（3.0~30 mA）

12位真实亮度控制分辨率，PWM调光在32 kHz（含抖动）
