可燃气体探测器试验设备|WK5485-QY可燃气体探测器试验箱-韦尔库尼检测仪器

一、适用范围：

适用于工业及商业用途点型可燃气体探测器、家用可燃气体探测器、工业及商业用途

可检测可燃气体探测器以下项目：

报警动作值试验；

量程指示偏差试验；

方位试验；

报警重复性试验；

预热期间报警试验；

采样气流变化试验（仅适用于吸气试样）；

探测器互换性能试验（仅适用于系统式试样）；

电压波动试验；

低浓度运行试验；

高速气流试验；

长期稳定性试验等；

一氧化碳浓度响应性能试验（仅适用于探测一氧化碳的试样）。

二、仪器主要优点：

2.1操作简单、智能程度高，把复杂的程序简单化，提供了精度和操作便捷；

2.2为企业单位单独开发了具有特色的试验箱，可以节省设备采购成本和使用空间；

展开全文

2.3用于通用功能检测：报警动作值试验、量程指示偏差试验、响应时间试验、方位试验、报警重复性试验、预热期间报警试验、采样气流变化试验（仅适用于吸气试样）、探测器互换性能试验（仅适用于系统式试样）、电压波动试验、低浓度运行试验、高速气流试验、长期稳定性试验等、一氧化碳浓度响应性能试验（仅适用于探测一氧化碳的试样）；

三、符合标准：

3.1适用于GB15322.1-2019第5.3节、GB15322.2-2019第4.3节、GB15322.3-2019第5.3节“报警动作值试验”；

3.2适用于GB15322.1-2019第5.4节、GB15322.2-2019第4.4节、GB15322.3-2019第5.4节“量程指示偏差试验”；

3.3适用于GB15322.1-2019第5.5节、GB15322.2-2019第4.5节、GB15322.3-2019第5.5节“响应时间试验”；

3.4适用于GB15322.1-2019第5.6节、GB15322.2-2019第4.6节、GB15322.3-2019第5.6节“方位试验”；

3.5适用于GB15322.1-2019第5.7节、GB15322.2-2019第4.7节、GB15322.3-2019第5.7节“报警重复性试验”；

3.6适用于GB15322.2-2019第4.8节“预热期间报警试验”：

3.7适用于GB15322.1-2019第5.8节、GB15322.3-2019第5.8节“高速气流试验”；

3.8适用于GB15322.1-2019第5.9节“采样气流变化试验（仅适用于吸气试样）”；

3.9适用于GB15322.1-2019第5.11节“探测器互换性能试验（仅适用于系统式试样）”；

3.10适用于GB15322.1-2019第5.12节、GB15322.2-2019第4.10节“电压波动试验”；

3.11适用于GB15322.1-2019第5.28节、GB15322.3-2019第5.19节“抗高浓度气体冲击性能试验”；

3.12适用于GB15322.1-2019第5.29节、GB15322.2-2019第4.27节、GB15322.3-2019第5.20节“低浓度运行试验”；

3.13适用于GB15322.1-2019第5.30节、GB15322.2-2019第4.28节“长期稳定性试验”；

四、性能参数：

4.1仪器组成：由闭环风洞、涡流机、电机、导流板、整流栅、进风门、排气门、可燃气体探测器试验架、可燃气体入口、气体分析仪、风速计组成；

4.2试验箱体:

4.2.1为闭环箱体,标准闭环风道式，箱体内壁为USU304#不锈钢板，厚1.5mm,内室尺寸有效横断面为400mm*400mm，测试区规格为400mm*400mm*400mm；

4.2.2企业版：用于生产企业做产品检测，功能比较单一。风洞内容积0.5m3；外尺寸为长2500mm，宽1200mm，高2000mm，试验温度为常温；

4.2.3风洞结构：为闭环风洞，单层结构；

4.3通风机：风速范围0m/s～6.5m/s连续可调；

4.4风速计：测量范围0.2m/s~10m/s，测量误差±5%，分辨率≤0.1m/s；

4.5可燃气体检测：

4.5.1甲烷(CH4)、一氧化碳（CO)红外分析仪（可以根据客户需求变更分析仪）：

4.5.2甲烷(CH4)量程：0~5%；

4.5.4一氧化碳（CO)量程：0~1000ppm；

4.5.5分辨率：0.01%，1ppm；

4.5.6精度：≤±2%FS；

4.5.7重复性：≤±1%；

图2、分析仪器

4.6响应时间试验：通入流量500L/min;见图3

4.7抗高浓度气体冲击性能试验；见图3

图3、流量控制箱

4.8控制系统：采用PLC+采集卡+触摸屏控制；

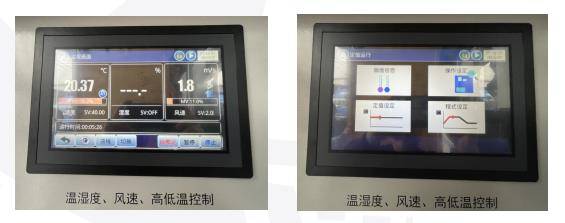

图4、控制部分

五、设备使用条件

5.1使用空间：

5.1.1总空间：长4.5米、宽3.0米（含操作空间）、高3.0米以上；

5.1.2主箱体：长2500mm，宽950mm，高2000mm

5.1.3控制箱：长700mm，宽830mm，高1900mm

5.2总功率：AC220V,10kw

5.3总重量：约2吨；

5.4具有通风透气的大空间 ；

5.5环境温度：5～35℃;

5.6环境湿度：≤85%R.H;
