铅酸蓄电池整组活化仪

中试控股技术研究院鲁工为您讲解：铅酸蓄电池整组活化仪

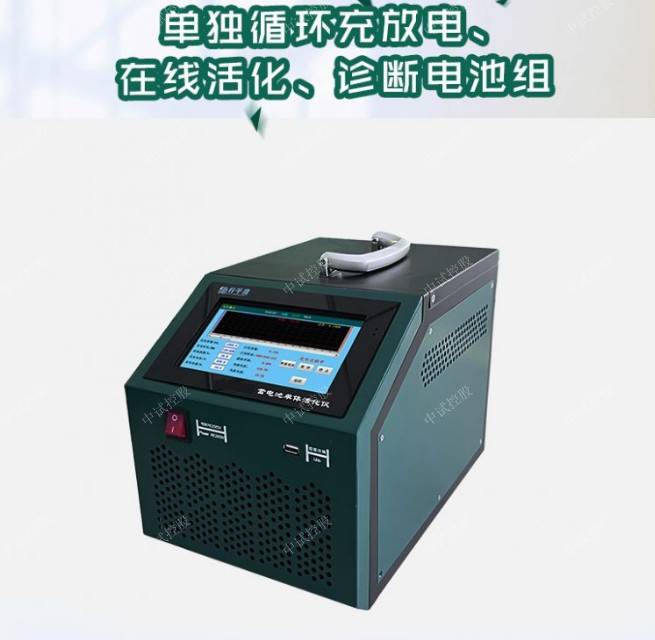

ZSKH-1630 蓄电池单体活化仪

电池充电、电池放电、电池活化、电池内阻测试、电池性能测

有过压、过流、过热保护电路，在线活化时可自动启动旁路装置

充放电电压：DC 2V 6V 12V，充放电电流：100A/30A/30A

蓄电池单体活化仪：该系列智能蓄电池活化仪以微电脑为控制中枢可对电池进行可编程的充电、放电、活化、内阻测试、容量试验等。本活化仪有过压、过流、过热保护电路，在线活化时可自动启动旁路装置，保证在市电掉电后电池组正常工作，是真正的在线活化仪。 活化仪随机配备管理软件，可对蓄电池各种维护操作数据和充放电曲线进行存贮、分析、打印。

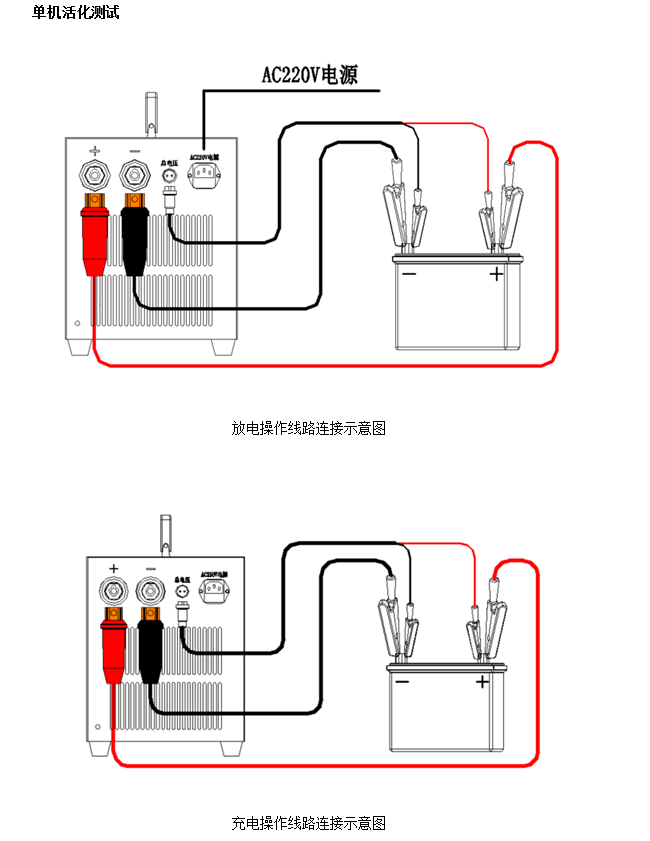

本机适用于各种蓄电池的日常维护，落后电池在线恢复和电池生产厂家的型式试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKH-1630蓄电池单体活化仪测试校准

很多情况下，因为运输振动原因或环境温湿度影响原因，导致电流传感器或电压采集电压

器产生一定偏差现象，这里就需要用到测试准验功能。

在主页面中点击【测试校准】图标后，会首先进入到【输入密码】对话框，默认的密码为

：13982，输入完成后，点击【确认】按钮进入到【测量校准】页面。

输入密码窗口

在测试校准页面中，可以分别对充电电流、放电电流、电压三个值进行校准。在对这三个

展开全文

进行校准前，必须事先记录好4个参数：5%实际值、5%显示值；95%实际值、95%显示值。

记录这4个参数必须在实际测试过程中，分别将本测试仪的充/放电参数设定到5%和95%。（

这里的5%和95%只是大概数值，并不一定非得要精确的百分比数值，软件自动识别和校正）

例如：在放电电流设置为5A时，记录下校准仪表（比如钳形表）上的读数（实际值），然

后在放电电流为95A时，再次记录下校准仪表（比如钳形表）上的读数（实际值）。

【电流校准】：首先选择校准的模式，充电或放电，然后分别填入之前记录好的4个数据值

，然后点击【电流校准】，这时会弹出一个确认对话框，再次点击确认后，校准完成，对

话框和测试界面会自动关闭，并回到主页面，确认对话框如下图：

ZSKH-1630蓄电池单体活化仪规格参数

适用蓄电池 DC 2V 6V 12V

充放电电压 DC 2V 6V 12V

充放电电流 100A/30A/30A

工作模式 单机模式，并机主机模式，并机从机模式，远端受控模式

保护性能 ??电池测试电压过压保护，欠压停机，过流保护，反接保护，65℃过温

保护，并具有LCD提示，蜂鸣器告警

控制精度 放电电流≤±1%；组端电压≤±0.5%；单体电压：≤±0.1%

PC机通信 RS485接口，USB接口

数据保存容量 内置SD卡8G容量 ，转存U盘16G容量

工作环境

散 热 强制风冷

温 度 工作范围：-5～50℃ 贮藏温度：-40～70℃

湿 度 相对湿度0～90%（40±2℃）

海 拔 额定海拔4000米

噪 音 ﹤75dB

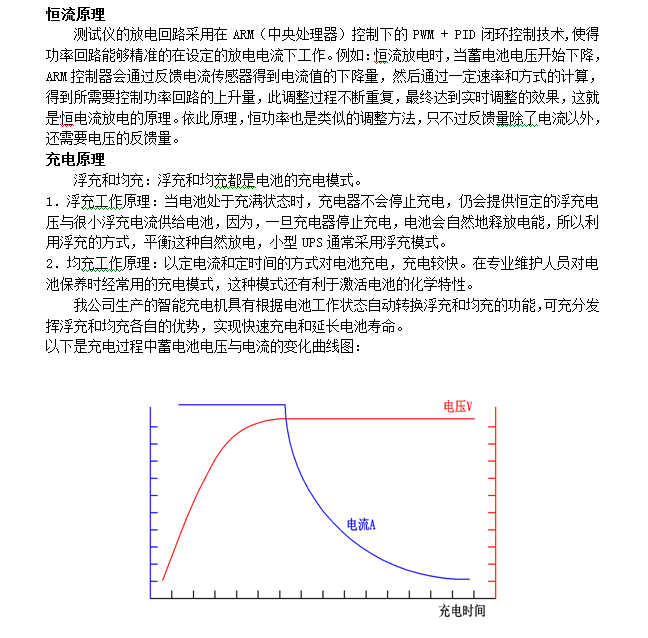

功能特点

1、采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。

2、配备的PC机上位机软件，可对记录的总电压、放电电流等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。

3、设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。

4、采用智能单片机ARM控制、7寸1024*600高清LCD液晶显示屏，电容触控操作，内置有中英文切换菜单，菜单操作简单明了。

5、自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，并自动断开空气断路器。

6、可设定充/放电终止条件，包括电池电压低/高、充电电流小、充/放电时间到，充/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。

7、具有RS485远程控制充电、放电、活化功能。

8、具有多机并联方式充电、放电、活化功能，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

ZSKH-1630 蓄电池单体活化仪具有RS485远程控制充电、放电、活化功能。

ZSKH-1630蓄电池单体活化仪具有多机并联方式充电、放电、活化功能，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

ZSKH-1630蓄电池单体活化仪采用智能单片机ARM控制、7寸1024*600高清LCD液晶显示屏

目前已经投运的110kV变电站，大多数只装设中性点棒间隙而没有相应的保护，这种配置有弊无利，当电网零序电压升高到接近额定相电压时，所有中性点不接地的变压器均同时感受到零序过电压。如果没有采用间隙过流保护的终端变压器中性点间隙抢先放电，当无法持续放电时，则带电源的中性点不接地变压器将无法脱离故障电网。因此，对于低压侧无电源的终端变压器，如果没有配置完整的间隙电流保护及零序过电压保护，应解除中性点棒间隙或人为增大间隙距离，避免间隙抢先放电。 对于内桥接线的变电站，中性点接地变压器零序电流第一时限跳900和100母分不是最佳的方案。由于在低压侧并列运行时，跳900开关后多损失一段母线，同时中性点不接地变压器低压侧开关仍运行，在目前没有零序过电压保护的情况下，若因10kV转电等原因存在临时低压电源，则不接地变压器就存在过电压的危险。因此，在110kV侧已装设。

首先是要确保110kV系统为有效接地系统。防止误操作是最根本的办法，保证电源端变压器110kV侧中性点有效接地。如果保护整定许可，可以将电源侧2台并列运行的变压器中性点同时接地。

带电变压器失去接地中性点后可能成为非有效接地系统，因此，对于电源端变压器或者将来可能带电源的变压器，在设计阶段就应考虑配置完整的中性点间隙保护，包括中性点零序过电流保护，中性点间隙电流保护以及母线开三角零序电压保护。

在110kV馈出线路上，不论并接几台变压器，在电源侧中性点接地的情况下，各终端变压器中性点可以不接地运行。在实际运行中，为防止可能出现的不安全因素，可安排其中一台中性点接地，在选择接地中性点时，可按以下顺序考虑：首先选择低压侧临时带电源的变压器，其次考虑高压侧没有断路器的变压器，最后选择离电源端距离最短的变压器中性点接地即可。

已经投入运行的大部分110kV终端变电站，由于目前尚未配置母线TV开三角零序电压保护以及中性点间隙电流保护，为避免中性点间隙抢先放电，应将原先装设的中性点棒间隙拆除或人为增大间隙距离。

今后设计的110kV变电站，高压侧宜考虑采用三相电压互感器，设置零序过电压保护和变压器中性点间隙电流保护。这种配置可以提供灵活的运行方式，适应将来电网结构的变化。

对于内桥接线变电站，主变中性点零序电流保护第一时限应切除另一台不接地变压器，避免扩大停电范围或者可能出现的工频过电压。 变压器低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法， 它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

变压器低电压短路阻抗测试仪用途特点

1、变压器低电压短路阻抗测试仪是用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。

2、仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。

3、仪器采用单相测量方式，只需低压侧短接，高压侧非测试相无须短接，选择变压器联结后，三次测量即可自动计算出每相的短路阻抗。

4、仪器有低电流测试自动折算到额定电流功能，适合现场使用。

5、仪器可同步测量电压，电流，功率。并测量所施加电源频率。

6、仪器可自动记录或手动记录所施加电压和电流，三相测量完成后可自动计算出每相短路阻抗。

7、仪器内置不掉电存储器，可长期存储测量数据，仪器自带打印机。

8、仪器大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。液晶在太阳直射下可清晰显示。
